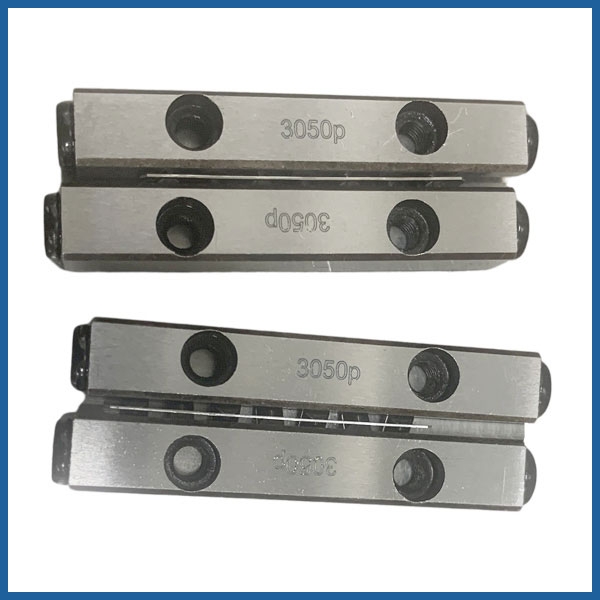

?交叉導軌是一種用于實現高精度直線運動的機械部件，其加工過程涉及多個關鍵步驟和技術。那么，下面講解一下關于交叉導軌加工精度的檢測方法主要有以下幾種：
直線度檢測
水平儀檢測法：將水平儀放置在導軌表面，沿導軌長度方向移動，每隔一定距離讀取水平儀的數值，通過分析這些數值來判斷導軌的直線度。水平儀的精度一般可達到 0.02mm/m - 0.05mm/m，適用于檢測較短導軌的直線度。
激光干涉儀檢測法：利用激光干涉原理，將激光干涉儀的發射端和接收端分別放置在導軌的兩端，通過測量激光在導軌上的反射光的干涉條紋變化來精確測量導軌的直線度。這種方法精度高，可達到 0.01mm/m 甚至更高，適用于高精度導軌的檢測。
鋼絲拉線檢測法：在導軌兩端固定一根鋼絲，鋼絲的直徑一般為 0.2mm - 0.5mm，然后使用百分表測量鋼絲與導軌表面之間的距離，沿導軌長度方向移動百分表，測量不同位置的距離變化，從而得出導軌的直線度。該方法簡單易行，但精度相對較低，一般適用于精度要求不高的導軌檢測。
平面度檢測
平板檢測法：將一塊經過精密加工的平板放置在導軌表面，然后使用塞尺測量平板與導軌之間的間隙。如果間隙均勻，則說明導軌的平面度較好；如果間隙存在較大差異，則需要進一步分析和調整。這種方法適用于檢測較小面積的導軌平面度。
光學平晶檢測法：利用光學平晶的干涉原理，將光學平晶放置在導軌表面，通過觀察平晶與導軌表面之間形成的干涉條紋來判斷導軌的平面度。干涉條紋越均勻、越細密，說明導軌的平面度越高。該方法精度較高，可達到 0.001mm - 0.005mm，但檢測范圍較小，一般適用于檢測高精度的小型導軌。
三坐標測量儀檢測法：使用三坐標測量儀對導軌表面進行多點測量，通過測量軟件計算出導軌表面的平面度。三坐標測量儀可以精確測量導軌表面的三維坐標，能夠快速、準確地獲取導軌的平面度數據，適用于各種類型和尺寸的導軌檢測。
平行度檢測
百分表檢測法：將百分表固定在一個基準面上，然后使百分表的觸頭與導軌表面接觸，沿導軌長度方向移動百分表，測量導軌表面與基準面之間的距離變化。通過比較不同位置的測量值，可以判斷導軌的平行度。這種方法簡單實用，精度一般可達到 0.01mm - 0.05mm。
激光測距儀檢測法：利用激光測距儀測量導軌兩個相對表面之間的距離，通過在不同位置進行測量，分析距離數據來確定導軌的平行度。激光測距儀的精度較高，可達到 0.05mm - 0.1mm，適用于檢測較長導軌的平行度。
專用平行度檢測儀器檢測法：一些專業的平行度檢測儀器，如平行度測量儀，通過光學或機械原理來測量導軌的平行度。這些儀器具有較高的精度和自動化程度，能夠快速、準確地檢測導軌的平行度，但設備成本較高。
尺寸精度檢測
量具測量法：使用卡尺、千分尺、量塊等量具直接測量導軌的關鍵尺寸，如導軌的寬度、厚度、槽寬等。量具的精度應根據導軌的尺寸精度要求來選擇，一般卡尺的精度可達到 0.02mm - 0.05mm，千分尺的精度可達到 0.01mm。
三坐標測量儀測量法：三坐標測量儀可以精確測量導軌的各種尺寸，包括長度、寬度、高度、孔徑等。通過測量軟件對測量數據進行分析和處理，能夠快速、準確地獲取導軌的尺寸精度信息，并且可以對復雜形狀的導軌進行測量。
投影儀測量法：將導軌放置在投影儀下，通過投影放大導軌的輪廓，然后使用投影儀自帶的測量工具測量導軌的尺寸。這種方法適用于測量一些具有復雜形狀或微小尺寸的導軌，精度一般可達到 0.01mm - 0.05mm。
